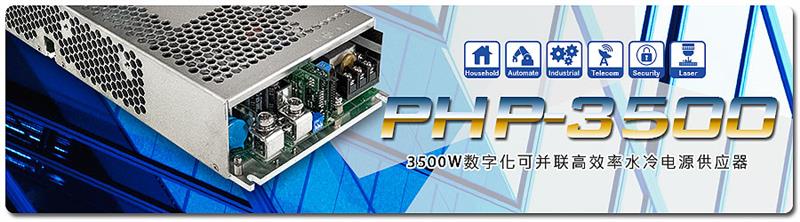

PHP-3500系列 3500W数字化可并联高效水冷电源供应器

2019年09月11日

文:徐武英/产品经理
Paul.Hsu@meanwell.com

是一款3.5kW单组输出水冷散热的AC/DC电源供应器,采用全数字化电源设计、96%高转换效率、可程序化输出、支持通讯功能、可并联使用倍增输出功率、外观60mm低高度设计、功率密度达18W/立方英吋。此系列机种接受90-264Vac或120-370Vdc两种工作电压,并提供产业界普遍使用的24/48V直流输出电压。此系列采用独特无风扇水冷散热方式,与使用风扇散热的传统电源相比,既无风扇噪音且无风扇故障导致电源失效的问题,大幅提升电源可靠度!此外,PHP-3500系列更提供最大的应用弹性,拥有自动降载功能、远程开/关电源控制功能、辅助电力输出、主动式均流设计与内建ORing场效晶体支持输出并联等多项内建功能,并联使用功率最高可达14kW。

透过持续的研发创新带来明纬首款全数字化水冷电源产品,更进一步提升电力转换效率、产品可靠度、达成可程序化调整与控制电气参数。此系列内建PMBus通讯协议,亦可选配CANBus通讯协议,结合明纬人机界面与电源产品内建的数字控制器,即可同步监控电气参数,满足客户端对电源管理的要求,且拥有短路、过负载、过电压、过温度等主动保护机制,实现智能电源的长期目标。此系列机型适合的应用包含工业级激光制程设备、固态微波通讯、食品加工设备、电池充电设备等需求(万瓦级以上)大功率电源的电力系统应用。

  • 水冷散热设计

  • 交换效率高达96% (48V输出机型)

  • 环球交流/直流全局输入电压

  • 可程序化输出功能: 输出电压与输出电流恒流点可调整

  • 支持PMBus通讯协议 (可选配CANBus协议)

  • 内建主动式功率因子矫正功能(Active PFC)

  • 支持输出并联功能

  • 主动式均流设计,系统电力最高可达14000W (3+1)

  • -30~+70℃操作温度宽广

  • 输出讯号: Remote ON/OFF, DC-OK,与T-Alarm

  • 保护机制: 短路/过负载/过电压/过温度保护

  • 可选购水冷板(商品型号:HS-656)以快速导入水冷电源解决方案可选配三防漆

  • 认证: 认证安规: UL/TUV/EAC/CE/CB

  • 尺寸: (长x宽x高) - 380x141.4x60mm

  • 5年保固

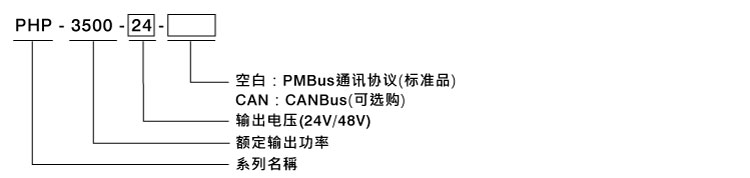

PHP-3500 Series
