何谓"Power Good”与”Power Fail”讯号?以及如何运用?

2017-08-14 浏览:

某些电源供应器在开机、关机时会送出"Power Good"或"Power Fail"讯号做为监测控制用。

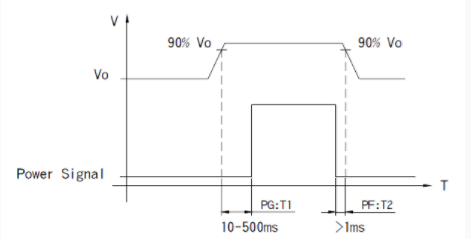

Power Good:指输出达到90%额定电压后延迟数十至数百ms 后送出一TTL 讯号。
Power Fail:指输出低于90%额定电压前,提前1ms 以上将TTL 讯号关闭。
